快速卷簾門

一

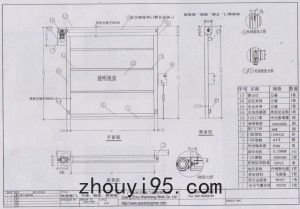

，側掛型高速卷門結構配置圖

二
，安裝門軌，固定門頭

1，門框和門洞對齊導軌固定垂直
，門框和門洞兩邊距離相等；

2，門頭水平與牆體固定牢固
，空心牆需要將牆體穿透連接；

3，電機與門頭連接牢固
，連接時注意4跟螺絲與減震膠墊用力平均；

4，電控箱離地麵1.2米固定.

三
，電機和電控箱接綫說明

將電機馬達電源綫連接到電控箱接綫端子
，對照接綫碼進行連接固定（V1，U1，W1，12，0）

四
，編碼器與電控箱接綫說明

先將法蘭與門頭側板軸孔居中固定
，將編碼定位器與法蘭固定
，磁頭螺絲需對準編碼器中心點。

將編碼定位器連接綫水晶頭插入電箱變頻器頂部預留端口

注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦
，將編碼定位器螺絲固定
，編碼定位器小圈對磁頭。

五
，側掛型超大門編碼器與電箱接綫說明

先將法蘭與門頭側板軸孔居中固定
，將編碼定位器與法蘭固定
，磁頭螺絲需對準編碼器中心點。G與X7定位時短接
，上升/下降定位完成後拆除連接綫
，G與X7定位時調整電控箱麵板轉換開關
，可設全開或半開門功能。

將編碼定位器連接綫水晶頭插入電箱變頻器頂部預留端口

注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦
，將編碼定位器螺絲固定
，編碼定位器小圈對磁頭。

六
，機械行程與電控箱接綫說明

調整行程內觸電定位
，確認門體上升開門高度/門體下降關門高度；

將電機馬達電源綫連接到電控箱接綫端子
，對照接綫碼進行連接固定（V1，U1，W1，12，0）；

將行程綫與電箱接綫端子對號碼連接X4，X5，G。
